Abrollcontainer
Die Abrollcontainer werden in großen Stückzahlen professionell auf Roboterschweißanlagen gefertigt. Schon optisch sieht man, dass die Abrollcontainer industriell gefertigt sind.
Grundsätzlich werden Abrollcontainer in 3 verschiedenen Varianten gebaut. Sie werden entweder mit herkömmlichen Spanten eckig, rund mit Spanten oder als spantenfreie Abrollcontainer gebaut. Unterschiedliche Materialien werden je nach Festigkeitserfordernis eingesetzt. Die spanntenfreien Behälter beispielsweise werden aus Domex 460 hergestellt.
- Alle Abrollcontainer sind nach der letzten gültigen DIN 30722 Teil 1 bzw. DIN 30722 Teil 2 gebaut. Die Behälter können somit von Abrollkipperfahrzeugen, die in der gleichen DIN 30722 beschrieben sind, hinsichtlich der Ladung gesichert, transportiert und gekippt werden.
- Im November 2015 ist die neue DIN 30722 mit den Teilen 1-3 erschienen. Die Verabschiedung im DIN Normen-Ausschuss erfolgte im Juli 2015. Wesentliche Besonderheit sind die Checklisten für die wiederkehrenden Überprüfungen der Abrollcontainer nach der DGVV 114-010.
- Diese UVV Überprüfungen führt für Sie auch die Firma Allpress RIES Service- und Vertriebs GmbH als Dienstleistung durch.
- Die Lackierung wird in Ihrem RAL – Ton nach Ihren Wünschen geliefert.

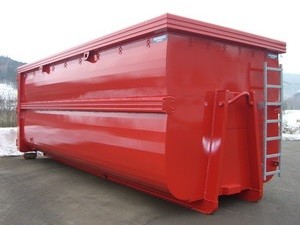

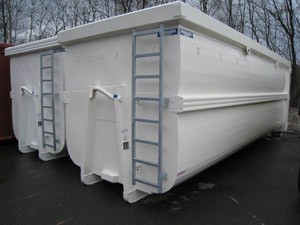

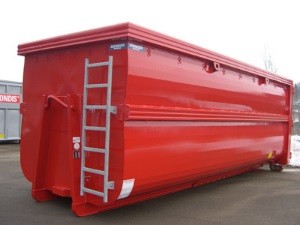

Spantenfreie, leichte und stabile Abrollcontainer aus Domex 460 (QStE 380/420)
Domex 460 hat die 5-6 fache Streckgrenze wie ein vergleichbarer Stahl S235JR (früher ST 37). Dies ist die Voraussetzung, um auf die sonst erforderlichen Spanten zur Stabilität der Seitenwände zum großen Teil zu verzichten. Die eingesparten Spanten sparen erforderliche Arbeitszeit und vor allem Gewicht des leeren Abrollcontainers. Darüber hinaus hat der Behälter auch weniger Luftumwirbelung während der Fahrt. Weniger Gewicht und einen besseren Strömungswiderstandskoeffizienten (cw-Wert) im Vergleich zu den Behältern mit Spanten sparen je nach Fahrweise des Fahrers erheblich Kraftstoff über die Jahre hinweg ein.
Dabei sind die Festigkeits- und Formbarkeitsgrade für die Beringer Abrollcontainer noch wesentlich besser als bei den Abrollcontainern mit Spanten.
Niedrigeres Gewicht von bis zu 500 kg je nach Behältergröße.
Die Festigkeit ist besser als bei Behältern mit Spanten!
Weniger Luftwiderstand beim Transport durch die glatten Flächen seitlich. Seitlich entsteht eine große Werbefläche, die für Aufkleber nutzbar ist.

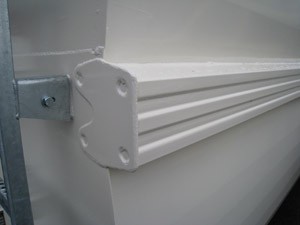

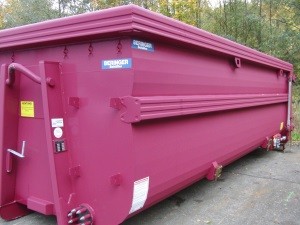

Das rollierte Profil als Bauchbinde längs des Abrollcontainers oben umlaufend und in der Mitte gibt dem spantenfreien Behälter eine zusätzliche große Stabilität. Die gut sichtbaren Kantungen im unteren Bereich der Rundung des Abrollcontainers geben zusätzliche Stabilität. Die Entleertüre ist seitlich mit einer robusten und stabilen Verriegelung gesichert.

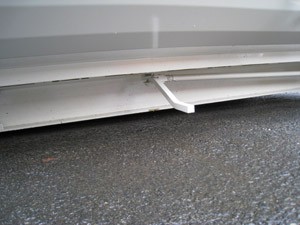

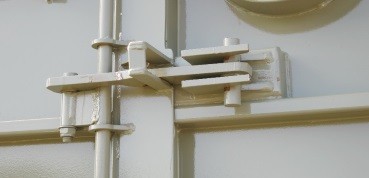

Die Zentralverriegelung wird vom Fahrer durch Ziehen des Gestänges (rechts) bedient. Die Türen werden erst dadurch endgültig geöffnet. Der Bediener ist nicht innerhalb der Gefahrenstelle, wenn die Entleertüre schlagartig öffnet und umschlägt. Diese Forderung aus der DIN 30722 ist in vollem Umfang erfüllt.
Die C-Verriegelungen sind grundsätzlich nach der Tabelle der DIN 30722 eingeschweißt. Abweichende Maße müssen bei der Auftragserteilung schriftlich vereinbart werden.

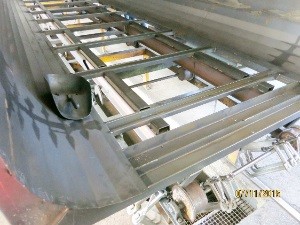

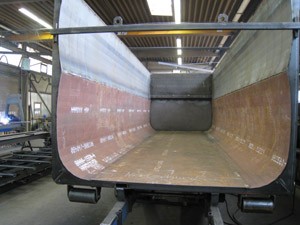

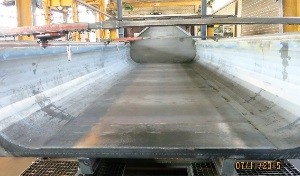

Blick in die Fertigung der Abrollcontainer
Die Schnittbilder zeigen die Bauweise der Container für hohe Bauweise bis zu 3000 mm

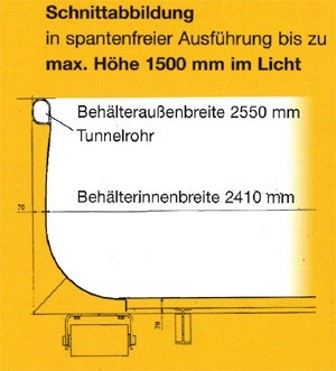

Schnittabbildung in spanienfreier Ausführung bis zu max. Höhe 1500mm im Licht

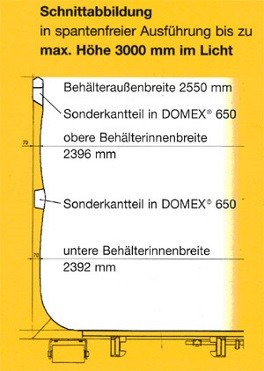

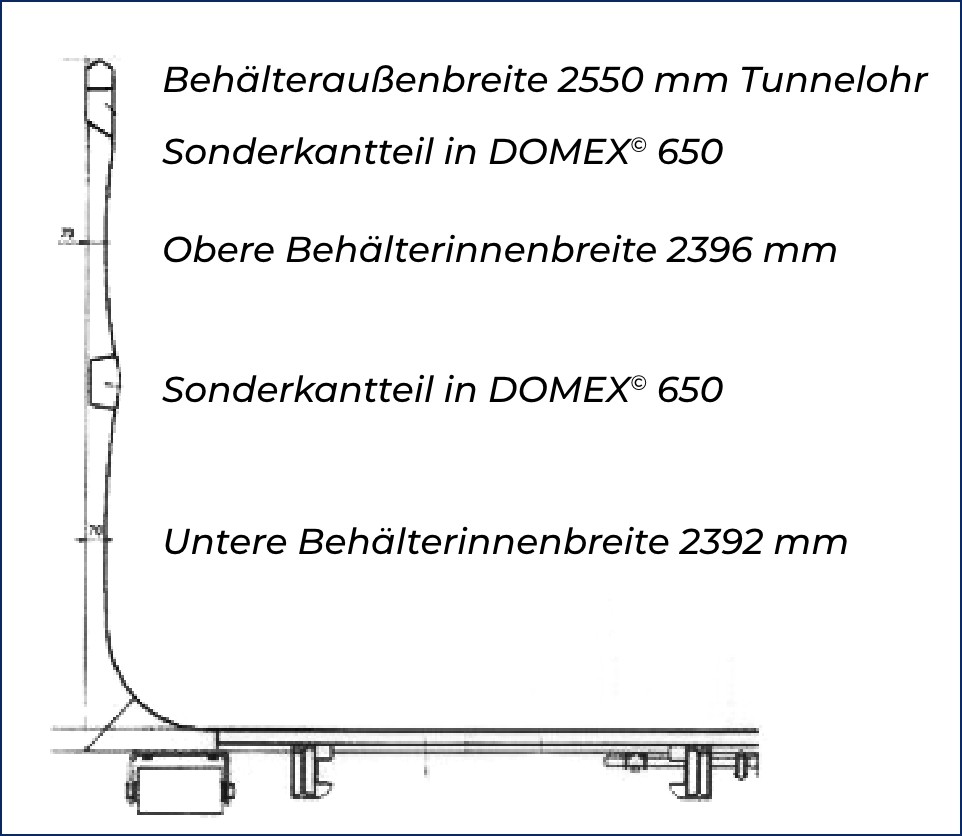

Schnittabbildung in spanienfreier Ausführung bis zu max. Höhe 3000mm im Licht

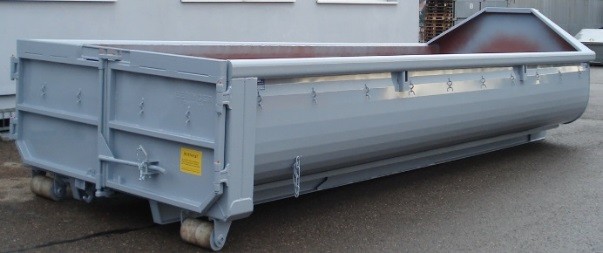

Bauschutt-Abrollcontainer mit einer maximalen Höhe bis 1500 mm im lichten Maß

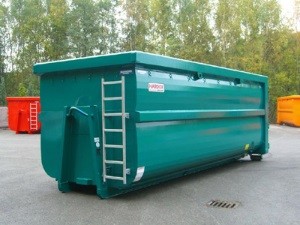

Spantenfreie Behälter können in der gleichen Weise wie oben auch aus Hardox 450 gebaut werden. Diese Behälter sind insbesondere für den Einsatz im Schrottbereich oder aber für extremen Einsatz in der Bauwirtschaft besonders geeignet. Aufgrund der wesentlich höheren Materialkosten für Hardox 450 sind diese Behälter in der Regel doch erheblich teurer als die Behälter aus Domex 460, wie oben beschrieben.
Die Lebensdauer dieser Behälter ist jedoch auch wesentlich besser, wenn der Einsatz wie oben beschrieben dies erfordert.
Dank der Kombination aus extremer Härte, hoher Festigkeit und großer Zähigkeit sind HARDOX-Verschleißbleche die optimale Wahl für alle Anwendungsbereiche, in denen Probleme durch Verschleiß entstehen.
Die hohe Verschleißfestigkeit der Bleche verlängert die Standzeit von Bauteilen wie Abrollkipperbehälter.
Die Bleche erhalten Ihre außerordentliche Härte durch effektives Abschrecken im Wasserbad. Diese Methode erzielt trotz eines niedrigen Gehalts an Legierungsstoffen im Stahl eine hohe Härte. Die so hergestellten Verschleißbleche sind leicht zu bearbeiten, zu biegen und zu schweißen.
Bei weniger Gewicht bei äußerster Robustheit eignen sich die Abrollcontainer vor allem für Schrott und schweren Bauaushub.

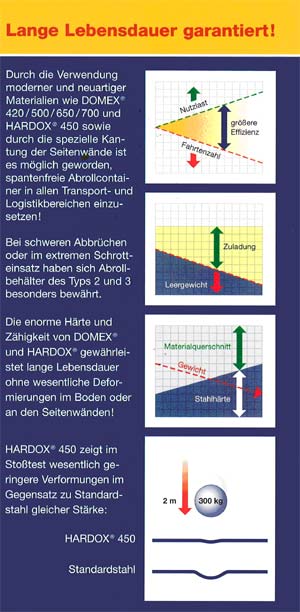

Lange Lebensdauer garantiert!
Durch die Verwendung moderner und neuartiger Materialien wie DOMEX© 420 / 500 / 650 / 700 und HARDOX© 450 sowie durch die spezielle Kantung der Seitenwände ist es möglich geworden, spanienfreie Abrollcontainer in allen Transport- und Logistikbereichen einzusetzen.
Bei schweren Abbrüchen oder im extremen Schrotteinsatz haben sich Abrollbehälter des Typs 2 und 3 besonders bewährt.
Die enorme Härte und Zähigkeit von DOMEX© und HARDOX© gewährleistet lange Lebensdauer ohne wesentliche Deformierungen im Boden oder an den Seitenwänden!
HARDOX© 450 zeigt im Stoßtest wesentlich geringere Verformungen im Gegensatz zu Standardstahl gleicher Stärke.

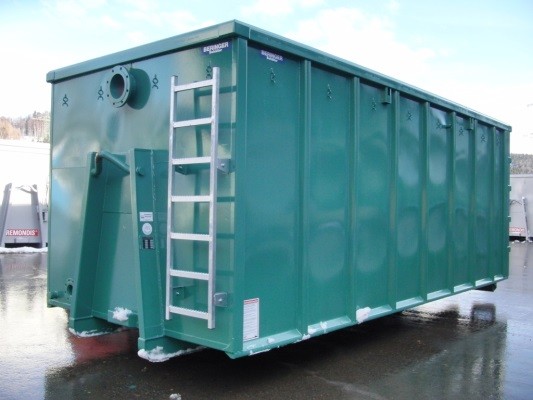

Klassische Abrollcontainer mit Spanten in eckiger Bauweise
Abrollcontainer können auch in eckiger Bauweise mit Spanten gemäß dem nachfolgenden Bild geliefert werden. Dies ist die Bauweise, wie die Behälter bereits seit Jahrzehnten gebaut werden. Durch die umlaufenden Briefprofile wurde im Laufe der Jahre qualitativ die Festigkeit wesentlich verbessert.
Der wesentliche Vorteil der eckigen Abrollcontainer im Vergleich zu den spantenfreien Abrollcontainern ist die Möglichkeit, zwei Europaletten (1200 mm x 800 mm) nebeneinander zu transportieren. Bei einigen Anwendern ist diese Anwendung von wesentlicher Bedeutung, wenn dezentral Abfälle in Gitterboxpaletten, die dem Euromaß entsprechen, gesammelt und dann in einen Abrollcontainer hineingefahren werden.

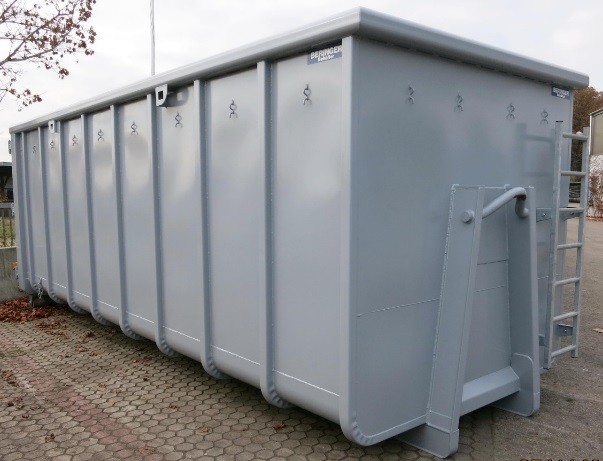

Klassische Abrollcontainer mit Spanten in runder Bauweise im unteren Bereich
Abrollcontainer können auch mit Spanten in runder Ausführung im unteren Bereich geliefert werden. Die Spanten sind unten durchgezogen und bringen somit eine erhebliche Stabilität. Für welche Bauart eine Entscheidung getroffen wird ist im Wesentlichen von der Erfahrung beeinflusst. Die wesentlichen Argumente für alle 3 Bauarten der Fabrikation Beringer wurden oben mit den entsprechenden Argumenten behandelt.
Der Behälter mit Spanten ist im unteren Bereich gerundet. Im Vergleich zum eckigen Container ist die Stabilität in diesem Sektor des Abrollcontainers verbessert.
Nachfolgend einige Bilder aus der Fertigung:
Deckel- und Rollplanen-Varianten
Grundsätzlich können die Abrollkipper-Container mit einem Deckel oder Rollplanen ausgestattet werden. Es gibt Stahldeckel mit Öffnung hydraulisch oder Zahnstangenwinde.

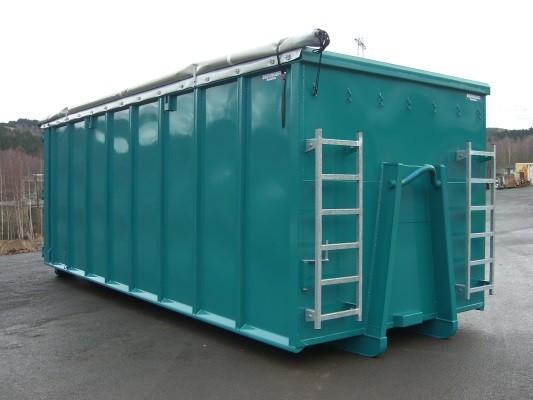

Außerdem gibt es auch Rollplanen, die je nach zu transportierendem Medium eine sinnvolle Alternative darstellen können.

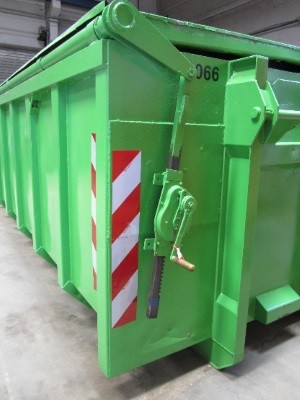

Alternativ kann statt der hydraulischen Ausführung auch ein Zahnstangenwinde verwendet werden. Diese Lösung ist etwas preiswerter als ein hydraulisch gesteuerter Deckel und funktioniert im Prinzip genauso. Der Bedienungskomfort ist allerdings etwas geringer.

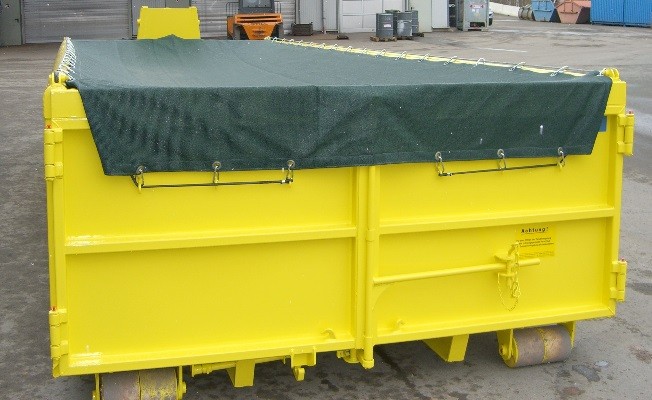

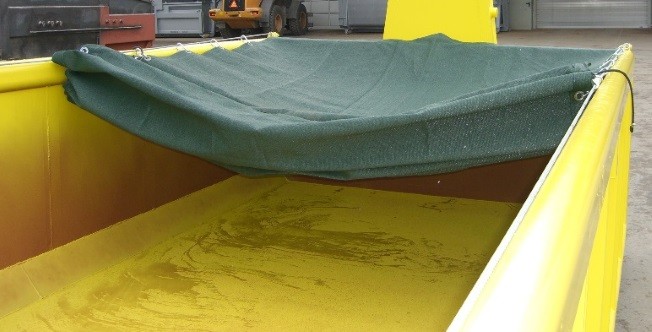

Planen-Abdeckungen sind sowohl als sogenannte Raschelplane als auch als Rollplanen möglich.
Individuelle Ausführungen können auf Anfrage gefertigt werden.
Nachfolgend einige Beispiele:

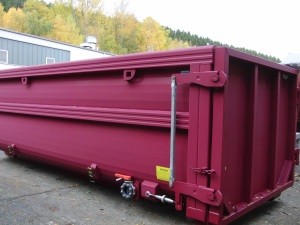

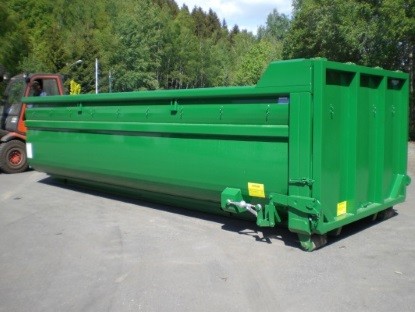

Abrollcontainer mit wasserdichter Pendelklappe; dieser Behälter eignet sich besonders für Klärschlamm und andere feuchte Abfälle.
Eine 100-prozentige Wasserdichtigkeit der Entleertüren kann nur bei der Bauform eckiger Abrollcontainer mit Spanten gewährleistet werden. Die Entleertüre wird mit Gummiprofilen abgedichtet und über Spindeln fest mit dem Behälterkörper verspannt. Die Dichtungen müssen in Abständen gewartet und stets gesäubert werden, um eine Dichtigkeit über längere Zeiträume zu gewährleisten.

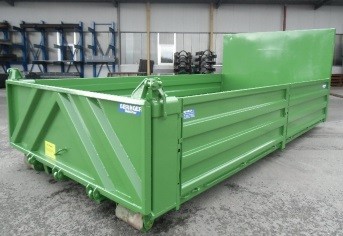

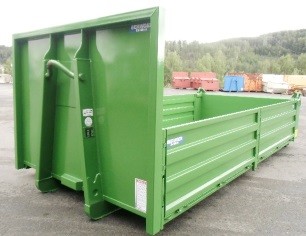

Individuelle Ladebrücken, Pritschen und Plattformen
Auf individuelle Lösungen kann bei entsprechenden Stückzahlen weitgehend eingegangen werden. Grundsätzlich sind aber nicht alle Lösungen wirtschaftlich machbar. Bei Anfragen bitten wir stets um eine Beschreibung und darum, das Ziel, das mit der individuellen Lösung verfolgt werden soll, zu beschreiben.
Trocknungscontainer / Trocknungsböden
Durch die energetische Verwertung werden in den letzten Jahren immer stärker Container für die Trocknung von Hackschnitzel, Holz und andere organische Stoffe nachgefragt. Hierzu kann es unterschiedliche Lösungen geben. In einem bestimmten Rahmen kann auf Sonderwünsche eingegangen werden. Dies muss im Einzelfall vorher eindeutig besprochen und geklärt werden.
Nachfolgend werden einige Lösungen dargestellt. Bei Anfragen bitten wir eine Skizze anzufügen und eine Beschreibung, aus der hervorgeht, was erreicht werden soll bzw. muss.
Abrollcontainer können auch in der Mitte geteilt werden, um beispielsweise verschiedene Stoffe oder auch Flüssigkeiten separat zu halten. In der Abbildung wurde ein Abrollcontainer dargestellt, bei dem über einen Überlauf Flüssigkeiten in dem Container gefiltert werden. Die Container können auch ohne Entleertüre geliefert werden und sind, wenn eine feste Wand wasserdicht verschweißt ist, als Wanne einsetzbar.
